Что такое труба из сплава ASTM A335 Gr P11?
ASTM A335 Gr P11 (также известный как ASME SA335 Gr P11) представляет собой бесшовную ферритную стальную трубу из низко-сплава хрома-молибдена (Cr-Mo) и является одной из наиболее широко используемых марок в стандарте ASTM A335. Ее типичный состав составляет 1,25 % Cr - 0.5 % Mo. Благодаря синергетическому эффекту хрома и молибдена она обеспечивает превосходную -температурную прочность и стойкость к водородной коррозии по сравнению с обычной углеродистой сталью.
Трубы из сплава P11 демонстрируют превосходные комплексные характеристики в условиях средних-высоких температур в диапазоне от 430 до 550 градусов, характеризуются свариваемостью, возможностью холодной и горячей обработки, а также экономичностью-. Бесшовные стальные трубы ASTM A335 Gr P11 являются надежным материалом, проверенным на протяжении нескольких десятилетий, для установок гидрогенизации на нефтеперерабатывающих заводах, трубопроводов перегревателей в котлах электростанций и высокотемпературных технологических трубопроводов.
Если ваш проект подвергается воздействию высокотемпературной-водородной коррозии или требует более высокой прочности ползучести, чем углеродистая сталь, но еще не соответствует строгим требованиям P22 или P91, P11 часто является наиболее технически и экономически оптимальным выбором.
P11 Позиционирование в серии хром-молибденовой стали
Стандарт ASTM A335 охватывает несколько марок хром-молибденовых сплавов. P11 является типичным представителем среднего содержания хрома (1,25% Cr), находящегося между P5 (5% Cr) и P22 (2,25% Cr). По сравнению с обычной углеродистой сталью (например, A106 Gr B), P11 имеет значительно более высокие допустимые напряжения и стойкость к водородной коррозии при высоких температурах; по сравнению с P22 или P91 с более высоким содержанием хрома, P11 имеет лучшую свариваемость и более низкую стоимость материала.
Сравнение: углеродистая сталь (A106 Gr B) с ASTM A335 Gr P11 и P22.
| Параметр | Углеродистая сталь (A106 Gr B) | ASTM A335 Гр P11 | P22 |
|---|---|---|---|
| Содержание хрома (Cr) | - | 1.00–1.50% | 1.90–2.60% |
| Содержание молибдена (Mo) | - | 0.44–0.65% | 0.87–1.13% |
| Типичная максимальная рабочая температура | ~400 градусов | ~550 градусов | ~580 градусов |
| Сопротивление водородной атаке | Низкий | Умеренный (подходит для работы с водородом при высоких-температурах) | Выше |
| Относительная стоимость | Базовый уровень | Середина | Выше |
Основная ценность: P11 заполняет разрыв в характеристиках между углеродистой сталью и более высокой -хромистой-молибденовой сталью и является "стандартным решением" для многих технологических трубопроводов средней-температуры и высокого-давления.
Химический состав – ASTM A335 Gr P11 (термический анализ, мас.%)
| Оценка | C | Мин. | Р макс. | S макс. | Си | Кр | Мо |
|---|---|---|---|---|---|---|---|
| P11 | 0.05–0.15 | 0.30–0.60 | 0.025 | 0.025 | 0.50–1.00 | 1.00–1.50 | 0.44–0.65 |
Объяснение функций элемента:
- Углерод (C) 0,05–0,15 %: обеспечивает баланс между прочностью и свариваемостью, при этом верхний предел относительно низкий для облегчения сварки.
- Хром (Cr) 1,00–1,50 %: усиливает антиоксидантные свойства и устойчивость к водородной коррозии.
- Молибден (Mo) 0,44–0,65 %: повышает сопротивление ползучести при высоких-температурах и препятствует отпускному охрупчиванию.
- Кремний (Si) 0,50–1,00%: раскислитель, также повышающий стойкость к окислению.
Минимальные механические свойства – ASTM A335 Gr P11 (продольный образец)
| Оценка | Предел прочности (тысячи фунтов на квадратный дюйм) | Предел прочности (МПа) | Предел текучести (тысячи фунтов на квадратный дюйм) | Предел текучести (МПа) |
|---|---|---|---|---|
| P11 | 60 | 415 | 30 | 205 |
Дополнительное объяснение:
- Пределом текучести является заданное значение при остаточной деформации 0,2 % (или напряжении, соответствующем общему удлинению 0,5 % под нагрузкой).
- Удлинение после-разрыва (продольное, расчетная длина 4D): как правило, оно должно быть больше или равно 30 % (более подробные сведения см. в последней версии ASTM A335).
- Прочность P11 при комнатной температуре аналогична прочности P22, но допустимое напряжение при высоких температурах ниже, чем у P22.
Физические свойства (эталонные значения, нормализованное и отпущенное состояние)
| Плотность | Теплопроводность (при 100 градусах) | Удельная теплоемкость (при 20 градусах) | Электрическое сопротивление (при 20 градусах) | Коэффициент теплового расширения (20–300 градусов) | Модуль упругости (при 20 градусах) |
|---|---|---|---|---|---|
| 7,85 г/см³ | Приблизительно. 42 Вт/м·К | Приблизительно. 460 Дж/кг·К | Приблизительно . 0.30 мкОм·м | Приблизительно . 12.2 мкм/м·градус | Приблизительно. 200 ГПа |
эксплуатационные характеристики труб из сплава ASTM A335 Gr P11
Хорошая-стойкость к высоким температурам
Молибден (0,44–0,65 %) в составе П11 существенно повышает предел ползучести материала при высоких температурах. В диапазоне 450–500 градусов допустимое напряжение примерно в 1,5–2 раза больше, чем у углеродистой стали (A106 Gr B). Это позволяет трубам P11 использовать стенки меньшей толщины при том же давлении или выдерживать более высокое давление при той же толщине стенок.
Отличная стойкость к водородной коррозии
В нефтеперерабатывающей и нефтехимической промышленности высокотемпературная-водородная коррозия (HTHA) является одним из основных видов отказов трубопроводов из углеродистой стали. Содержание хрома в P11 (1,25%) делает его применимый диапазон температур и парциального давления водорода на кривой Нельсона значительно выше, чем у углеродистой стали. Согласно стандарту API 941, P11 можно безопасно и надежно использовать для длительной-службы при температуре около 450 градусов и парциальном давлении водорода 2–3 МПа.
Отличные антиоксидантные и коррозионно--стойкие свойства.
Хром образует плотный защитный слой оксида хрома (Cr₂O₃) на поверхности стали, что позволяет P11 иметь более длительный срок службы, чем углеродистая сталь, в высоко-температурных окислительных атмосферах. В то же время в средах серной коррозии при средних и низких-температурах коррозионная стойкость P11 также превосходит стойкость обычной углеродистой стали.
Отличные характеристики обработки и сварки
По сравнению с P22 или P91 с более высоким содержанием хрома, P11 имеет более низкий углеродный эквивалент и менее чувствителен к сварке холодных трещин. Могут применяться традиционные процессы сварки (такие как ручная дуговая сварка SMAW, аргонодуговая сварка GTAW). Температура предварительного нагрева обычно составляет 150–200 градусов, а требования к термообработке после сварки (PWHT) относительно мягкие (обычно 650–730 градусов для выдержки). Это дает P11 значительные преимущества при установке и обслуживании на месте-.

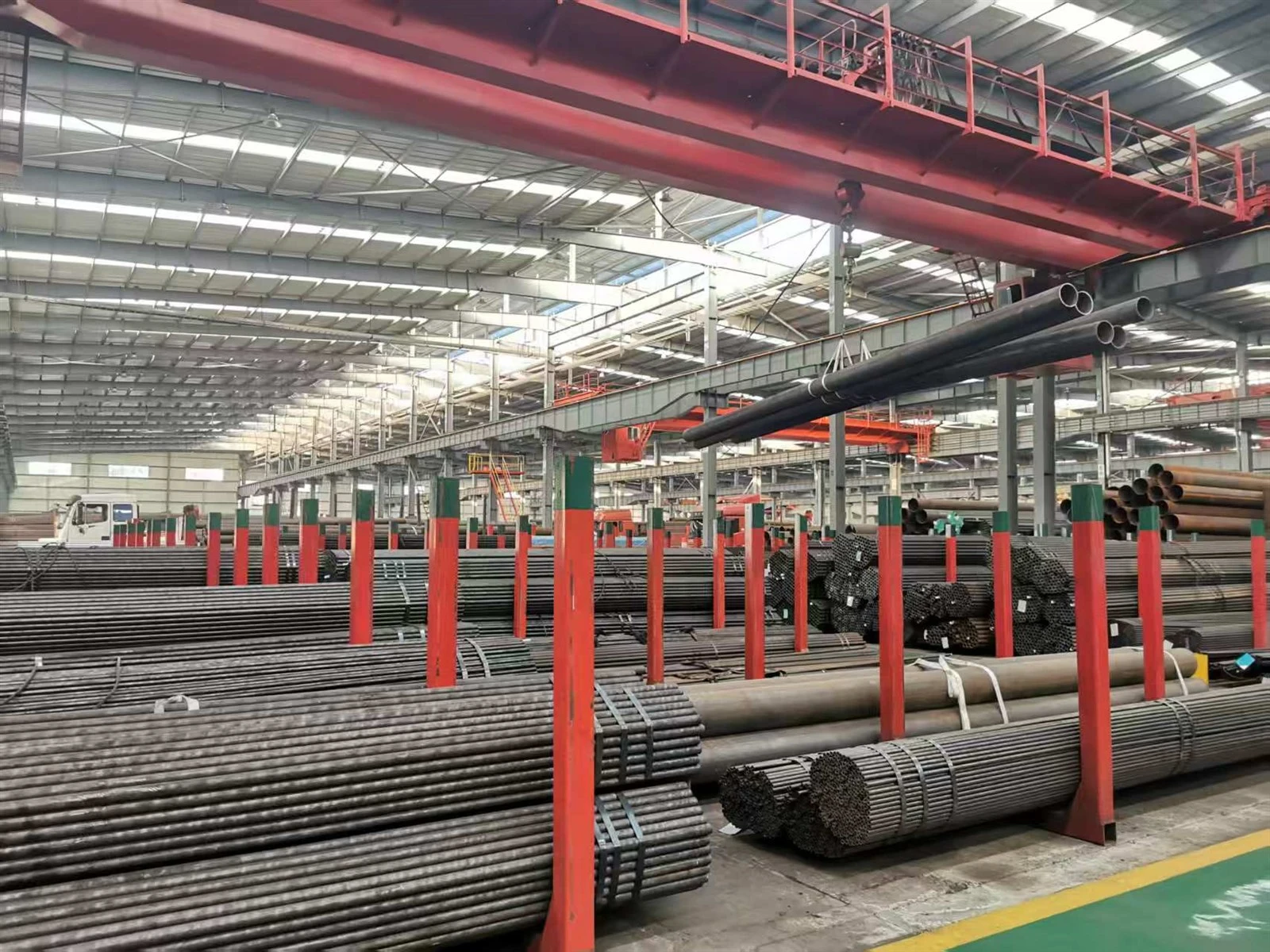

Наша компания и фабрика и доступные характеристики
Jiangsu Cunrui Metal Products Co., Ltd. — профессиональный производитель, специализирующийся на производстве и экспорте труб из углеродистой стали, с крупным-заводом площадью более 20 000 квадратных метров. Наш завод оснащен современными производственными линиями, включая оборудование для горячей прокатки, холодного волочения и производства бесшовных труб, с годовой производительностью более 80 000 тонн. У нас есть профессиональная команда инженеров, техников и инспекторов по качеству, которые имеют богатый опыт работы в отрасли стальных труб и стремятся предоставлять клиентам высококачественную-продукцию и услуги.
Технические характеристики и доступные опции – ASTM A335 Gr P11
| Параметр | Подробности |
|---|---|
| Стандартный | АСТМ А335/АСМЕ СА335 |
| Марка/Материал | Марка П11 (1,25Cr-0,5Mo) |
| Форма продукта | Бесшовная круглая труба |
| Диапазон внешнего диаметра | 13,7 мм (1/4 дюйма) – 914 мм (36 дюймов); большие размеры по запросу |
| Диапазон толщины стенок | Щ 40, Щ 80, Щ 120, Щ 160, XXS и нестандартные (до ~60 мм) |
| Длина | СХЛ (4–7 м), ДХО (8–13 м) или обрезанные-на-длину (3/6/9/12 м) |
| Условия доставки | Нормализованный + закаленный (N+T); Отожженный по запросу |
| Конец Финиш | Гладкий или скошенный конец (для стыковой сварки) |
| Поверхностная обработка | Маринованные (горяче-катаные)/точеные или холодно-ярко вытянутые |
| Рабочая температура | Рекомендуется для долгосрочной-службы при температуре до ~550 градусов. |
Все материалы доступны для поставки:
- RU 10204 3.1 Гарантийный сертификат (Отслеживание химического состава и механических свойств по номеру печи)
- Отчет об измерениях PMI (100% обнаружение портативным спектрометром)
- Отчет о не-неразрушающих испытаниях (ультразвуковой УЗК, вихретоковый ЕТ, гидростатический тест)
- Дополнительные проверки-сторонних организаций (SGS, BV, TÜV)
Если вам нужен текущий перечень, цены и техническая документация на бесшовные стальные трубы ASTM A335 класса P11, предоставьте следующую информацию:
- Спецификация: Внешний диаметр (OD) × Толщина стенки (WT) × Длина (L)
- Количество: метры или штуки
- Стандартные требования: ASTM A335/ASME SA335.
- Место доставки: название порта или адрес завода.
Наша команда инженеров и экспортеров предоставит коммерческое предложение, график поставок и сертификационные документы в течение 24 часов.
Типичные области применения
ASTM A335 Gr P11 Бесшовная стальная труба
1. Нефтепереработка и нефтехимия
- Установка гидрогенизации/гидрокрекинга: технологические трубопроводы, работающие в среде водорода с высокой-температурой и высоким-давлением.
- Установка каталитического риформинга: входной и выходной трубопроводы высоко-реактора
- Установка замедленного коксования: Трубопровод высокотемпературного газойля
- Установка извлечения серы: Серосодержащий-высоко-газопровод
2. Производство тепловой энергии
- Трубопроводы пароперегревателя/перегревателя котла (особенно секция средней-температуры)
- Главный паропровод (применимо к агрегатам средней-температуры и среднего-давления)
- Соединительная труба коллектора котла
3. Заводы по производству удобрений и метанола
- Выходной трубопровод риформера
- Высокотемпературный-трубопровод технологического газа
4. Промышленная высокотемпературная сеть тепловых-трубопроводов.
- Централизованное отопление, высокотемпературный паропровод-паропровод
- Главный паровой трубопровод промышленной котельной
Почему стоит выбирать P11 вместо углеродистой стали или более высокого сплава?
Нас часто спрашивают: «Почему бы не использовать обычную углеродистую сталь (А106 Гр В)? Или просто перейти на Р22?»
На основе практического опыта:
- по сравнению с углеродистой сталью (A106 Gr B): когда рабочая температура превышает 400 градусов или существует высокотемпературная-водородная среда (в соответствии с кривой Нельсона), предел ползучести и стойкость к водородной коррозии углеродистой стали недостаточны. P11 имеет значительные преимущества с точки зрения срока службы и безопасности в этих условиях.
- по сравнению с P22: Когда максимальная температура ниже 520 градусов и нет особенно высокого давления водорода, P11 может полностью соответствовать требованиям, а окно процесса сварки шире и снижает затраты на материалы. P11 — более экономичный выбор для многих «средних условий эксплуатации».
Мы сталкивались со случаями, когда клиенты выбирали P11 вместо углеродистой стали в трубопроводах для высокотемпературного водорода, что позволяло успешно продлевать период технического обслуживания с 2 до более 6 лет. Мы также видели случаи, когда клиенты злоупотребляли P22, что приводило к неоправданному увеличению сложности и стоимости сварки.
Наш опыт поставок
Jiangsu Cunrui Metal Products Co., Ltd. имеет более чем 15-летний опыт поставок труб из сплавов серии ASTM A335. В общей сложности мы поставили тысячи тонн бесшовных труб Gr P11 для 200+ отечественных и международных нефтеперерабатывающих, нефтехимических и энергетических проектов.
Мы не только предоставляем материалы, соответствующие стандартам, но также уделяем больше внимания оказанию помощи нашим клиентам:
Исходя из фактической рабочей температуры и давления, проверьте рациональность толщины стенки и выбора материала.
Предоставление рекомендуемых параметров сварочного процесса (WPS) и характеристик термообработки после-сварки;
Обеспечьте быструю реализацию проектов экстренной помощи - поддерживайте регулярный запас материалов для труб P11 различных спецификаций.
От гидрогенизирующих установок на нефтеперерабатывающих заводах в Северной Америке до ремонта котлов электростанций в Юго-Восточной Азии и высоко-технологических линий нефтехимических проектов на Ближнем Востоке. - P11 — одна из марок, на которую нас чаще всего цитируют, а также мы получаем больше всего повторных заказов от клиентов.
Часто задаваемые вопросы (FAQ)
- Вопрос: В чем разница между ASTM A335 Gr P11 и A213 Gr T11?
Ответ: Их химический состав совершенно одинаковый. Различия заключаются в форме продукта и применимых стандартах:
P11 соответствует стандарту ASTM A335 (труба), который обычно представляет собой трубу большого-диаметра и используется в трубопроводных системах.
T11 соответствует стандарту ASTM A213 (труба), который обычно представляет собой тонкостенную-трубу небольшого диаметра и используется в поверхностях нагрева котлов.
- Вопрос: Обязательна ли после сварки трубного материала P11 термообработка после-сварки (PWHT)?
Ответ: Согласно ASME VIII или ASME B31.3 и другим стандартам, для стали из сплава Cr{{1}Mo с толщиной стенки, превышающей определенное значение (обычно больше или равной 13 мм), PWHT является обязательным. Даже если толщина стенки меньше, для обеспечения прочности и водородостойкости соединения рекомендуется выполнить PWHT (типичный процесс: выдержка при температуре 650–730 градусов в течение времени, рассчитанного в зависимости от толщины стенки).
- Вопрос: Как быстро отличить Р11 от обычной углеродистой стали?
Ответ: На-объекте можно использовать портативный спектрометр (PMI) для обнаружения содержания хрома (Cr) и молибдена (Mo). Содержание Cr в P11 составляет примерно 1,0–1,5 %, а Mo – примерно 0,44–0,65 %. Обычная углеродистая сталь либо не содержит, либо содержит очень незначительные количества Cr и Mo. Визуальный осмотр и промывка кислотой не могут эффективно их отличить.
- Вопрос: Какова максимальная температура непрерывной эксплуатации P11?
Ответ: Судя по данным о ползучести, рекомендуемая длительная-непрерывная рабочая температура обычно не превышает 550 градусов. Если эта температура превышена, следует рассмотреть возможность использования сплава P22 или более высокого-сплава.
- Вопрос: Можно ли использовать трубный материал P11 в условиях,-содержащих водород?
Ответ: Да. P11 является одним из часто используемых материалов в процессах гидрирования. Однако его конкретная применимость должна быть определена в соответствии с кривой Нельсона (API 941): включая парциальное давление водорода и рабочую температуру. В условиях более высокой температуры или более высокого парциального давления водорода может потребоваться P22 или P91.
